전구의 규격과 장식용나무 전구의 연결방법

<전구의 규격>

오른쪽의 전구에는 1.5 V 0.3 A 라고 써 있는데 이것은 1.5 V 전지에 연결했 을 때 0.3 A 전류가 흐른다는 것을 의미 한다.

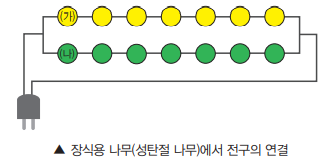

<일반적인 장식용 나무(성탄절 나무)에서 전구의 연결 방법>



 장식용 나무의 전구는 직렬연결과 병렬연결을 혼합해 사용한 다. 전구 (가)가 연결된 전선과 전구 (나)가 연결된 전선은 각각 전구가 직렬로 연결되어 있다. 하지만 전구 (가)가 연결된 전선과 전구 (나)가 연결된 전선의 전구는 서로 병렬로 연결되어 있다. 『과학』 17쪽의 장식용 나무의 전구는 전구 (가)가 연결된 전 선과 전구 (나)가 연결된 전선이 서로 꼬여 있는 상태이다. 따라 서 한 줄의 전구가 꺼져도 다른 줄의 전구에는 불이 켜져 있다.



전구를 직렬연결과 병렬연결 혼합 방식으로 연결한 까닭은 전구를 직렬로만 연결해 나무를 장식하면 전구 하나가 고장 났을 때 전체 전구가 모두 꺼지게 되고 전구를 병렬로만 연결하면 전기와 전선이 많이 소비되기 때문이다.
